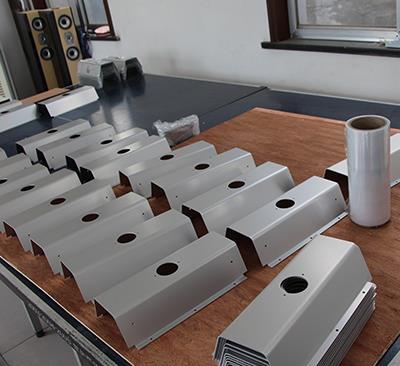

对于采购钣金件的整机企业（如青岛高玺电气设备有限公司），建立一套明确、可操作的质量检验标准，是保证最终产品质量的关键。对于钣金加工厂，严格按照标准进行自检和交付，也是树立专业形象、减少客诉的基础。本文参考通用机械行业标准，结合钣金件特点，总结出一套实用的检验标准与检测方法。
一、外观检验
标准：
表面无划伤、压痕、锈斑、油污。
焊缝打磨后平整，无焊瘤、气孔、咬边。
喷涂件无色差、流挂、橘皮、露底。
边缘无毛刺（手感光滑）。
检测方法：
目视（正常光照下，距离30cm）。
触摸（戴手套或用手指感觉）。
色差仪（对颜色有严格要求的批量产品）。
二、尺寸与几何公差检验
标准：
线性尺寸：未注公差参考GB/T 15055 m级（中等）。例如：0~30mm公差±0.15mm；>30~120mm公差±0.2mm。
折弯角度：一般公差±1°。
平面度：≤0.5mm/500mm。
垂直度：≤0.3mm/100mm。
检测方法：
游标卡尺、千分尺（测量长度、孔径）。
高度尺、深度尺（测量台阶、槽深）。
角度尺、万能角度尺（测量折弯角度）。
塞尺、直尺或大理石平台+百分表（测量平面度）。
三坐标测量仪（复杂工件，抽样检测）。
三、焊接质量检验
标准：
焊缝无裂纹、未熔合、气孔等缺陷。
焊点牢固（可通过锤击或扭力测试）。
对于需要承重的焊缝，应有强度测试要求。
检测方法：
目视及放大镜。
探伤（PT）或磁粉探伤（MT）（对关键受力焊缝）。
破坏性试验（每批抽样，将焊接件撬开查看熔合情况）。
四、涂层质量检验
标准：
涂层厚度：粉末喷涂通常60~100μm。
附着力：划格法（百格试验）达到0级（切痕光滑，无剥落）。
硬度：铅笔硬度≥2H。
耐腐蚀性：中性盐雾试验（NSS）≥240小时无红锈（户外或潮湿环境）。检测方法：
膜厚仪（测量涂层厚度）。
百格刀+3M胶带（附着力测试）。
铅笔硬度计（硬度测试）。
盐雾试验箱（耐腐蚀测试）。
五、包装与标识检验
标准：
包装能防止运输中的磕碰、划伤（如使用气泡膜、隔板、木箱）。
每个包装上有标签，注明零件号、数量、检验状态、生产日期。
检测方法：目视检查，并做跌落测试（新包装设计时）。
检验抽样方案
推荐按照GB/T 2828.1标准，一般检验水平II，AQL值：严重缺陷（如尺寸超差导致无法装配）0.65；主要缺陷（如明显划伤、涂层脱落）1.0；次要缺陷（如微小毛刺）2.5。
案例：青岛高玺电气设备有限公司（电话：16653229217）在采购电壁挂炉外壳钣金件时，会与供应商签订质量协议，明确上述检验标准。每批来料进行抽检，重点检查安装孔尺寸（影响装配效率）、外观（影响品牌形象）和涂层附着力（影响耐用性）。对于首次供货的供应商，会要求提供样品进行全尺寸检测和性能测试，合格后方可批量供货。
总结：钣金件加工的质量检验不应流于形式，而应贯穿于整个生产过程。从来料、过程到成品，依据明确的标准和科学的检测方法进行控制，才能保证交付质量。建议整机厂与钣金厂共同制定《检验指导书》，并保留检验记录，以便追溯。这不仅有助于减少质量争议，也是双方建立长期信任的基础。
